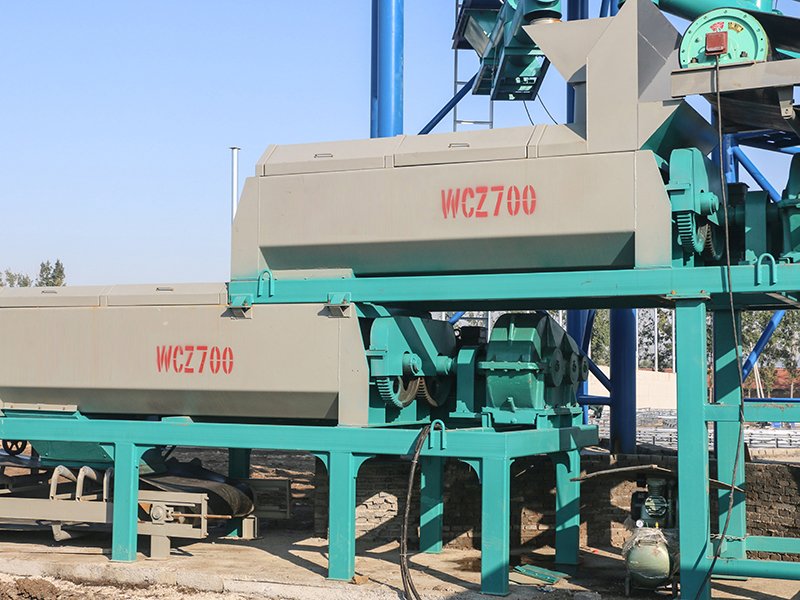

稳定土搅拌站WCZ700
序号 | 项目 | 单位 | 性能参数 | ||||
1 | 整机 | 生产能力 | T/h | 砂砾稳定土100~750 | |||
灰土稳定土100~450 | |||||||
总功率 | KW | 175 | |||||
拌和骨料最大粒径 | ㎜ | 60 | |||||
骨料计量精度 | % | ≤±0.35 | |||||
组装形式 | 可拆迁式 | ||||||
占地面积 | ㎡ | 46×19=874 | |||||
粉料计量精度 | % | ≤±0.5-1 | |||||
运转控制系统型式 | 手动、自动 | ||||||
2 | 储料装置 | 成品料斜皮带机 | 有效长度 | M | 41.4 | ||
皮带带宽 | ㎜ | 1200 | |||||
带速 | M/s | 2 | |||||
最大作业能力 | T/h | 750 | |||||
提升高度 | m | 5 | |||||
按装倾角 | 度 | 18 | |||||
电机功率 | KW | 22 | |||||
储料仓 | 料仓容积 | m³ | 10 | ||||
卸料高度 | M | 3.5 | |||||
运料通道宽度 | M | 3.7 | |||||
斗门驱动方式 | 气动 | ||||||
斗门开启控制方式 | 电磁控制 | ||||||
振动器功率 | KW | 1.1 | |||||
3 | 搅拌装置 | 型式 | 单位 | 双卧轴强制连续式 | |||
生产能力 | T/h | 100~700 | |||||
长×宽 | ㎜ | 5600×2450 | |||||
浆片数量 | 片 | 68 | |||||
允许最大粒径 | ㎜ | 60 | |||||
电机功率 | KW | 90 | |||||
减速机型号 | JZQ850 | ||||||
4 | 骨料配料供给系统 | 料 | 数量 | 个 | 4 | ||
斗 | 容积 | m³ | 12 | ||||
外形尺寸(长×宽×高) | ㎜ | 3326×2448×2755 | |||||
计量装置 | 配料计量装置 | 电脑计量皮带机 | |||||
计量方式 | 电脑计量 | ||||||
系统精度 | % | ±0.35 | |||||
计量范围 | T/h/台 | 0-300 | |||||
数量 | 台 | 4 | |||||
带宽 | ㎜ | 1000 | |||||
带速 | M/S | 0.1~0.9 | |||||
功率 | KW | 4×4=16 | |||||
配料皮带机 | 有效长度 | M | 39.8 | ||||
皮带带宽 | ㎜ | 1200 | |||||
最大作业能力 | T/h | 750 | |||||
电机功率 | KW | 18.5 | |||||
5 | 粉料供给计量系统 | 粉料仓 | 数量 | 个 | 1 | ||
容量 | t | 100 | |||||
直径 | ㎜ | 3000 | |||||
螺 | 型号 | LSL273 | |||||
直径 | ㎜ | 273 | |||||
转速 | rpm | 4~71 | |||||
电机功率 | KW | 4 | |||||
减速机型号 | BWD18-23-4 | ||||||
计 | 计量设备 | 螺旋电子称 | |||||
计量精度 | % | ±0.5-1 | |||||
计量范围 | T/h | 40 | |||||
电机功率 | KW | 4 | |||||
减速机型号 | BWD18-23-4 | ||||||
6 | 供水系统 | 水箱容量 | m³ | 6 | |||
水泵型号 | QY40-12-2.2 | ||||||
水泵流量 | m³/h | 40 | |||||
水泵扬程 | m | 12 | |||||
电机功率 | KW | 2.2 |
